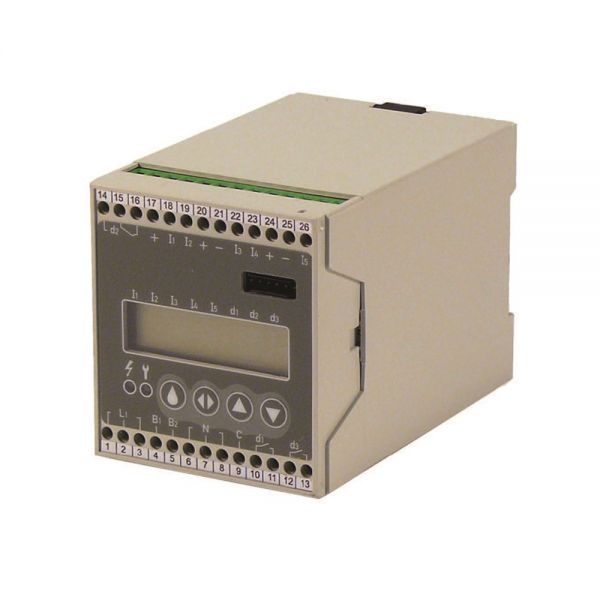

Impulsüberwachungsgerät EWT2A0

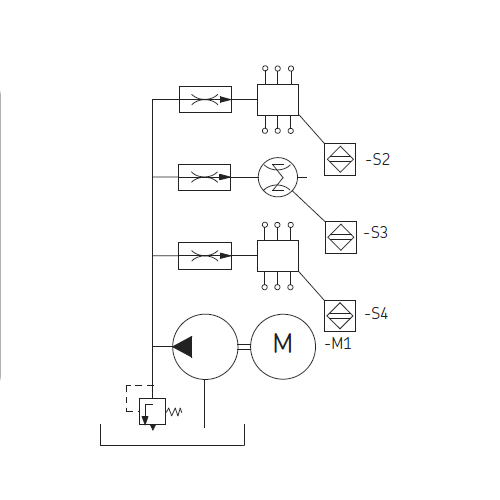

Das SKF Steuergerät EWT2A0 wird zur Überwachung von Zentralschmieranlagen mit volumenstromabhängigen Impulsgebern eingesetzt. Die Aufgabe der Geräte besteht in der Überwachung von bis zu drei Signalgebern auf eine Unter- oder Überschreitung von vorgewählten Grenzwerten. Beim Unter- oder Überschreiten der Grenzwerte wird eine Störungsmeldung ausgelöst.

Übersicht der Impulsüberwachungsgeräte

Technische Daten Version +471 / +472

• Nenneingangsspannung Un
• Version +471: 100 - 120 V AC oder 200 - 240 V AC
• Version +472: 20 - 24 V DC oder AC
• Bemessungswert der Eingangsspannung
• Version +471: 0,85 Un bis 1,1 Un (85...132 V / 170...264 V)
• Version +472: 0,85 Un bis 1,1 Un (17...26,4)
• Nennfrequenz
• Version +471: 50 / 60 Hz
• Version +472: DC oder 50 / 60 Hz
• Bemessungswert der Frequenz
• Version +471: 49 - 61 Hz
• Version +472: DC oder 49 - 61 Hz
• Rückfallwert von Un: max. 10%
• Wiederbereitschaftszeit: 1 s
• Restwelligkeit der Eingangsspannung
• Version +471: entfällt
• Version +472: DC: max 5%
• Absicherung: max. 6,3 A
• Schaltstrom: max. 5 A AC
• Relais-Schaltspannung: max. 250 V AC
• Überspannungskategorie nach DIN VDE 0110: III
• Nennspannung der Eingänge: 24 V DC
• Eingangswiderstand: 2,4 KΩ ±10%
• Eingangspegel Low: 0 V...+4 V
• Eingangspegel High: +10 V...+26,4 V
• Gleichzeitigkeitsfaktor für die Eingänge: max. 0,8
• Ausgangsspannung für Eingänge und externe Verbraucher: 24 V DC +10% / –15%
• Ausgangsnennstrom (Ausgänge "x"): 110 mA
  davon für externe Verbraucher: max. 60 mA
• MK-Eingang max. Eingangsfrequenz: 30 Hz
• Tastverhältnis: 1:1
• Leiteranschluss (flexibel)
• mit Aderendhülsen: max. 2,5 mm² oder 2 x 0,75 mm²
• mit Twin-Aderendhülsen: max. 2 x 1,5 mm²
• Abisolierlänge: 8 mm
• Schutzart (Version E): IP30, Klemmen IP 20
• Schutzklasse (Version E): II
• Bemessungs-Isolationsspannung: 250 V AC
• Verschmutzungsgrad: 2
• Betriebstemperatur: 0 bis +60 °C
• Lagertemperatur: -25 bis +70 °C
• Abmessungen (Version E): ca. 70 x 75 x 110 mm
• Spannungsfestigkeit nach EN 61131-2 und EN 50178
• Spannungsversorgung / Relaiskontakte: 1780 V
• Spannungsversorgung / Elektronik: 2830 V
• Relaiskontakte / Elektronik: 2830 V
• EMV
• Störfestigkeit: EN 61000-6-2
• Störaussendung: EN 500081-1
• Schwingfestigkeit nach EN 60068-2-6: 10–57 Hz; 0,075 mm (Amplitude)
• Schockfestigkeit nach EN 600068-2-27: 15 g; 11 ms (Halbsinus)
