Eine Sonderentwicklung für SKF DigitalSuper MMS-Systeme, die auch eigenständig verwendet werden kann.
Die Aerosoldichte kann über ein analoges Stromsignal direkt vom Aerosolmonitor aufgenommen werden. Bei Abweichung des Istwerts vom Sollwert kann das System sofort eine Warnung ausgeben. Optional ist es auch möglich, mit Hilfe eines Teach-Adapters den gewünschten Messbereich zu definieren.
SKF DigitalSuper Systeme erlauben die Bestimmung einer verfahrens- bzw. werkzeugabhängigen Aerosol- oder Ölflussrate. Die Messwerte (Aerosolfluss, volumetrischer Luftstrom, Aerosoldichte) werden via PROFIBUS an die Werkzeugmaschine gesendet. Durch Vergleich der Istwerte mit früheren Bezugswerten kann der Anwender wesentliche Abweichungen in der Aerosolzufuhr in Echtzeit erkennen.
Eigenschaften und Vorteile
- Effektive Überwachung des Aerosolflusses
- Verfahrens- und werkzeugabhängige Werte für den Aerosol- oder Ölfluss
Anwendungen
- Minimalmengen-Schmiersysteme (MMS)
- Werkzeugmaschinen, Hochgeschwindigkeitsschneiden
| Funktion | Strömungssensor | |
| Mittel | Aerosol in MMS-Systemen | |
| Typischer Tröpfchendurchmesser | 0,5 bis 5 µm | 0,000019-0,0019 in |
| Max. Durchsatz | 800 nl/min | 3,0×10-5 floz. |
| Umgebungstemperatur | 0 bis +60 °C | +32 bis 140 °F |
| Max. zul. Druck | 10 bar | 145 psi |
| Betriebsspannung | 24 V DC ±25% | |
| Ruhestromaufnahme | max. 60 mA | |
| Laststromaufnahme | max. 80 mA | |
| Schutzart | IP 65 | |
| Abmessungen | min. 90 × 47 × 34 mm max. 101 × 47 × 34 mm | min. 3,54 × 1,85 × 1,33 in max. 3,98 × 1,85 × 1,33 in |
| Einbaulage | senkrecht | |
| Teilenummer | Bezeichnungen |

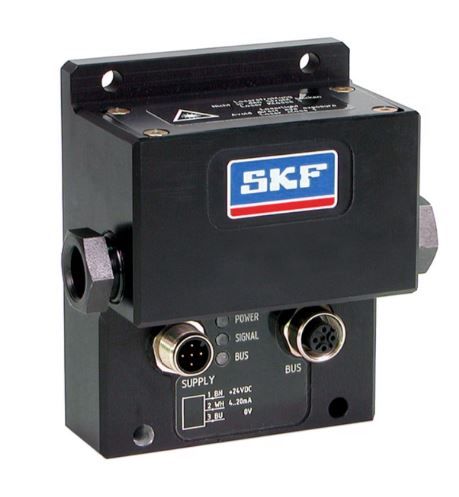

| AM1000 | Aerosol-Monitor |
| UFZ.U00-137 | Teach-Adapter |
| UFZ.0370 | Buskabel, 10 m |
| UFZ.0369 | Buskabel, 6 m |
| UFZ.0375 | Buskabel, 4 m |
| UFZ.0368 | Buskabel, 2 m |
| UFZ.0374 | Buskabel, 1 m |
| UFZ.0373 | T-Verbinder M12×1 1) |
| 179-990-600 | Leitungssatz, 5 m, Steckbuchse M12×1 und angespritztes Kabel |
| 179-990-601 | Leitungssatz, 5 m, Winkelsteckbuchse M12×1 und angespritztes Kabel |
