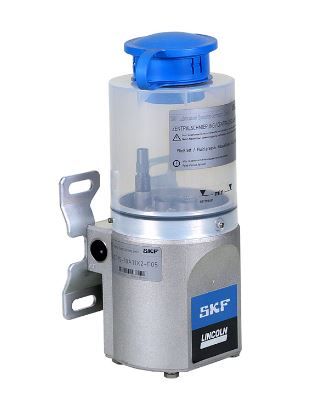

Druckluftbetätigte Kompaktpumpe ACP
Für Einleitungs-Schmiersysteme
Diese kostengünstigen Pumpen bieten einen kompakten und leichten Aufbau und sind für Öl und Fließfett geeignet Die Pumpen sind robust und funktionieren auch in anspruchsvollen Anwendungen zuverlässig.
Eine optionale Füllstandsüberwachung mit Vorwarnfunktion gibt dem Anwender ausreichend Vorlaufzeit. ACP Pumpen lassen sich über eine externe SPS steuern. Der niedrige Betriebsdruck von maximal 38 bar (551 psi) ermöglicht die Verwendung von SKF Steckverbindern und gängigen Schmierstoffverteilern ohne zusätzliche Druckregelung.
Die handbetätigte Version MCP ist eine Alternative für Anwendungen, bei denen keine Druckluft verfügbar ist.
Eigenschaften und Vorteile
- Benutzerfreundlich
- Einfache Systemintegration
- Zuverlässiger Betrieb
- Leichte und robuste Ausführung, kompakte Größe
- Reduzierter Instandshaltungsaufwand durch optionale Füllstandsüberwachung
Anwendungen
- Einleitungs-Schmiersysteme
- Prozess- und Verpackungsmaschinen
- Kettenschmierung
- Fördertechnik
- Textilmaschinen
- Einfache Werkzeugmaschinen
- Laser-Stanz-Kombimaschinen
- Kartesische Roboter
| Funktion | pneumatisch betätigte Kolbenpumpe | |
| Schmierstoff Öl Fließfett | Viskosität 20–1 500 mm²/s (cSt) NLGI 00, 000 | |
| Max. Betriebsdruck | bis zu 38 bar | max. 551 psi |
| Betriebstemperaturen | 0 bis +60 °C | +32 bis 140 °F |
| Behälterinhalt | 0,5; 1,0; 1,7 l | 0,13; 0,26; 0,45 gal |
| Anzahl der Schmierstoffauslässe | max. 2 | |
| Fördermenge | bis zu 15 cm3/Hub | 0,92 in.³/min |
| Auslassanschluss | G1/4×12 mm | |
| Einlassanschluss (Luft) | G1/4×12 mm | |
| Einlassluftdruck | 3,5 bis 10 bar | 50,7-145 psi |
| Schutzart Pumpe | IP 54 | |
| Abmessungen 0,5 l 1,0 l 1,7 l | 124×108×251 mm 124×108×341 mm 124×108×451 mm | 4,89×4,25×9,88 Zoll 4,89×4,25×13,42 Zoll 4,89×4,25×17,75 Zoll |
| Gewicht | 1,3 bis 2,6 kg | 2.8 bis 5.7 lbs |
| Einbaulage | senkrecht
| |
| Teilenummer | Beschreibung | Verwendung mit |
| 44-1874-2018 | Einfüllsieb (PA/NYLON) | Ausführungen für Öl |
| Ersatzteil-Kits | ||
| 5112-00000001 1) | Behälter 0,5 l | ACP / MCP |
| 5112-00000002 1) | Behälter 1,0 l | ACP / MCP |
| 5112-00000003 1) | Behälter 1,7 l | ACP / MCP |
| 5112-00000004 2) | Deckel | ACP / MCP |
| 24-2540-2955 | Füllstandsschalter (komplett) | Ausführungen für Öl |
| 5112-00000005 2) | Füllstandssensor (komplett) | Ausführungen für Fließfett |
| 5112-00000006 2) | Wandhalter | ACP / MCP |
