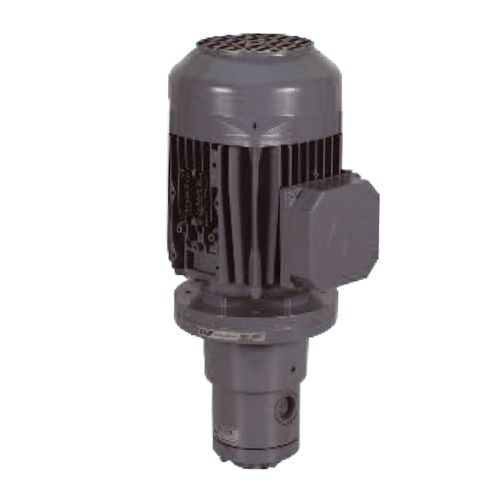

Elektrisch betätigte Zahnringpumpe der Reihe 143
Für Ölumlauf-Schmiersysteme
Bei der Baureihe 143 handelt es sich um selbstansaugende, hocheffiziente Verdrängerpumpen mit konstantem Fördervolumen. Sie eignen sich für eine Vielzahl von Anwendungen, z.B. für Hydraulik-, Hydrostatik- und Kühlsysteme sowie für Ölumlauf- und Verbrauchsschmiersysteme.
SKF Zahnring-Pumpenaggregate der Baureihe143 sind hocheffizient und bieten bei einem Druck von bis zu 50 bar Fördermengen zwischen 0,85 und 50 l/min. Sie zeichnen sich durch eine sehr hohe Laufruhe, geringe Geräuschentwicklung und gute Saugleistung aus.
Es sind Versionen mit Motor in Stand- und Flanschausführung und reine Pumpenanordnungen erhältlich.
Eigenschaften und Vorteile
- Hohe Laufruhe durch niedrige Volumenstrompulsation
- Optimale Ansaugeigenschaften dank Zahnring mit Zykloidenkontur
- Geräuscharmer Betrieb
- Große Viskositätsbandbreite für Standard-Mineralöle sowie synthetische Schmier- und Hydrauliköle
- Kompaktes Design mit Pumpe, Motor, Kupplung und Dichtung
- Konfigurierbare Lösungen
- Langlebiges und robustes Zahnringpumpenaggregat, in Deutschland entwickelt und gefertigt
Anwendungen
- Allgemeiner Maschinen- und Anlagenbau
- Schiffbau und Offshore-Industrie
- Papier-, Druck- und Zellstoffindustrie
- Schwerindustrie
BESTELLINFORMATIONEN
| Funktionsprinzip | Zahnringpumpe | |
| Schmierstoff | mineralisches und synthetisches Schmier- und Hydrauliköl mit einer Viskosität von: 20–1000 mm²/s | |
| Fördermenge | 0,85–50 l/min | 0,22-13,21 gal/min |
| Saughöhe | max. 1000 mm | 39,4 Zoll |
| Betriebstemperatur | 0 bis +40 °C | +32 bis 104 °F |
| Schmierstofftemperatur | 0 bis +80 °C | +32 bis 176 °F |
| Betriebsdruck | 20-50 bar | 290-725 psi |
| Antriebsdrehzahl | 1400–2000 U/min | |
| Elektromotorantrieb | IEC-Käfigläufermotor | |
| Sauganschluss | 0,85; 1,7 l/min: G 1/4 2,5 l/min: G 3/8 5,25; 9 l/min: G 1/2 12,5 l/min: G 3/4 19; 30; 40 l/min: G1 50 l/min: G 1 1/4 | |
| Druckanschluss | 0,85; 1,7 l/min: G 1/4 2,5 l/min: G 3/8 5,25; 9 l/min: G 1/2 12,5 l/min: G 3/4 19; 30; 40; 50 l/min: G1 | |
| Schutzart | IP 54 | |
| Abmessungen in Abhängigkeit vom Modell | ||
| min. | 144 x 205 x 319 mm | 5,67 x 8,07 x 12,56 in |
| max. | 300 x 276 x 676 mm | 11,81 x 10,87 x 26,61 in |
| Einbaulage | separat oder an Behälter geflanscht | |
| Das Produkt kann über einen Code konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| 143-11ND03E-RA+1GD |
|
