Für Einleitungs-Schmiersysteme

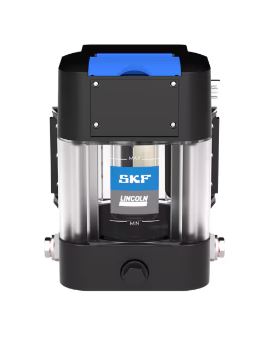

Die neue CLS Kompaktschmierpumpenreihe von SKF Lincoln ist für kleinere bis mittlere Einleitungsschmiersysteme vorgesehen und für Öl und Fließfett geeignet. CLS Pumpen gehören zur SKF eLube Familie, die neue Maßstäbe bei der Schmierung setzt.
Die leichte, bedienungsfreundliche Pumpe zeichnet sich durch eine kompakte Bauweise und hohe Zuverlässigkeit in Mobil- und Industrieanwendungen aus. Dazu wurde eine Reihe von elektrischen Funktionen und Überwachungsmerkmalen an die spezifischen Anwendungsanforderungen angepasst.
Alle CLS Modelle können mit verschiedenen, einfach zu handhabenden Befülleinrichtungen geliefert werden. Eine optionale Fettfolgeplatte unterstützt die kontinuierliche Schmierstoffabgabe. Der Füllstand kann bei allen Pumpenmodellen optisch überwacht werden. Basic Plus Ausführungen haben zusätzlich eine elektrische Leermeldefunktion, die den Anwender bei drohendem Schmierstoffmangel alarmiert.
Beide Ausführungen (Basic und Basic Plus) lassen sich über ein externes Steuergerät oder über die Maschinensteuerung steuern. Zur Funktionskontrolle können mit einem optionalen Taster zusätzliche Schmierzyklen gestartet werden.
Eigenschaften und Vorteile
- Schmierstoff: Öle mit 20–1500 mm²/s, Fließfette NLGI 00, 000
- 1-l-Behälter
- Optische Füllstandsanzeige
- Steuerung über ein externes Steuergerät oder die Maschinensteuerung
- Standard-Zahnradpumpe fördert bis zu 50 cm3 Schmierstoff pro Minute
- Stromversorgung 24 VDC
- Mehrere Befülloptionen (von oben oder unten, gerader Anschluss oder Winkelstück)
- Folgeplatte
- Elektrische Leermeldung
- Zusätzliche Vorwarnung bei niedrigem Füllstand, falls keine Folgeplatte verwendet wird
- Taster für Zwischenschmierung
Anwendungen
- Industrieausführungen
- Automatisierung
- Lebensmittel- und Getränkeanlagen
- Verpackungslinien
- Mobile Ausführungen:
- Busse
- Lkw
| Funktionsprinzip | Elektrisch angetriebene Zahnradpumpe | |
| Schmierstoff | Ölschmierstoffe mit einer Viskosität von 20–1500 mm2/s Fließfette: NLGI 00 bis 000 | |
| Max. Betriebsdruck | 38 bar | 551 psi |
| Betriebstemperatur | -25 bis +65 °C | -13 bis +149 °F |
| Nutzbares Behältervolumen | 1 l | 0,26 gal |
| Anzahl der Pumpenelemente | max. 2 | |
| Fördermenge 1) | 50 cm3/min | |
| Schutzart 2) | IP54, IP65, IP67, IP69K | |
| Korrosionsschutzklasse | C3 | |
| Elektrische Schutzklasse | III | |
| Versorgungsspannung | 24 V DC | |
| Auslassanschluss | G1/4 | |
| Einbaulage | senkrecht | |
| Abmessungen abhängig von Modell und Befüllanschluss 3) | ||
| min. H×B×T | 212 × 185 × 169 mm | 8,34×7,28×6,65 Zoll |
| max. H×B×T | 235 × 205 × 227 mm | 9.25×8.07×8.94 in |
| Leergewicht | 5 kg | 11 lb |
Die einfachste und schnellste Bestellmöglichkeit für Lincoln Kompaktschmierpumpen ist die Auswahl einer vorkonfigurierten Lösung. Wenn Sie eine vorkonfigurierte Lösung bestellen, erhalten Sie eine vollausgestattete Pumpe, die wahlweise für den mobilen oder industriellen Einsatz zusammengestellt wurde. Die vorkonfigurierten Varianten erfüllen alle Standard-Anforderungen im jeweils ausgewählten Einsatzbereich.
| Bestellcode | Anwendung | Eigenschaften | |
| CLS-EFXXX2-0000001 |  | Mobiler Einsatz 24 V |
|
| CLS-EFXXX2-0000002 |  | Mobiler Einsatz 24 V |
|
| Bestellcode | Anwendung | Eigenschaften | |
| CLS-EF1XZ2-0000002 |  | Mobiler Einsatz |
|
| CLS-EF1XZ2-0000001 |  | Mobiler Einsatz 24 VDC |
|
| CLS-XF1XX2-0000003 |  | Industrieeinsatz 24 VDC |
|
| CLS-XF1XX2-0000001 |  | Industrieeinsatz 24 VDC |
|
| CLS-XU4XX2-0000001 |  | Industrieeinsatz 24 VDC |
|
| CLS-XF1XX2-0000002 |  | Industrieeinsatz 24 VDC |
|
| CLS-XF1XZ2-0000001 |  | Industrieeinsatz 24 VDC |
|
| CLS-XF1XZ2-0000002 |  | Industrieeinsatz 24 VDC |
|
