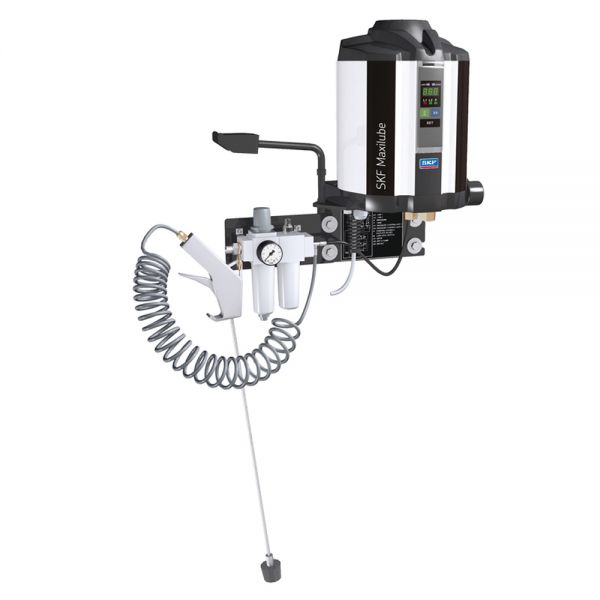

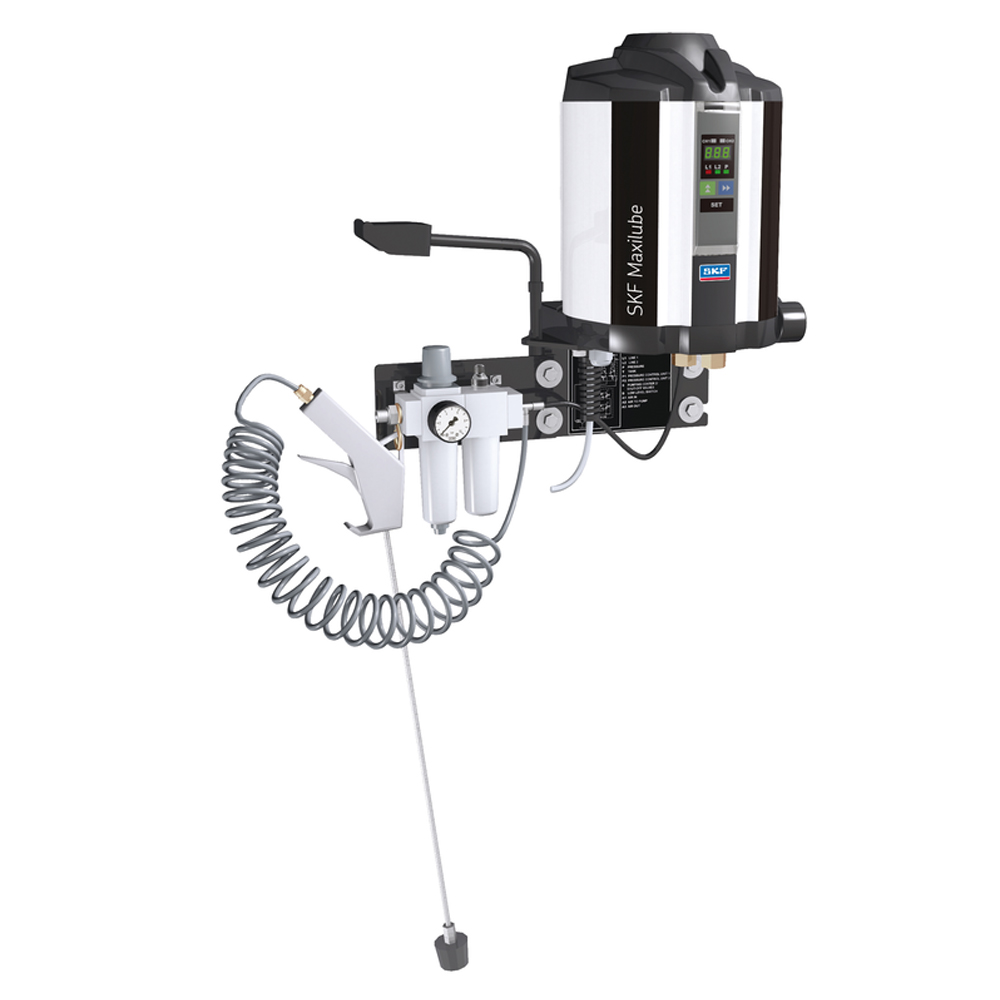

Maxilube Umsteuereinheit
Für Einleitungs-, Zweileitungs- und Progressiv-Schmiersysteme
Die Maxilube Umsteuereinheit ist eine Kernkomponente von Zweileitungs-Schmiersystemen in der Schwerindustrie. Seit mehreren Jahrzehnten wird sie erfolgreich in der Zellstoff- und Papierindustrie, in der Stahlindustrie und im Bergbau eingesetzt.
Das Hauptmerkmal der kompakten Maxilube Umsteuereinheit ist das Umsteuerventil, wobei in vielen Fällen auch die integrierte Steuerung IF-105 zum Einsatz kommt. Die pneumatisch betätigte Umsteuereinheit Maxilube ist ein wesentlicher Bestandteil kompletter Pumpstationen im Zusammenwirken mit einer Fasspumpe (z.B. MPB) und einem Druckluftregler. Sie findet zwar überwiegend in Zweileitungssystemen Verwendung, ist aber auch für den Einsatz in Einleitungs- und Progressivsystemen geeignet. Für die Maxilube Umsteuereinheit sind mehrere Steuerungsoptionen möglich, wie z.B. die integrierte Steuerung IF-105, eine externe Steuerung wie die ST-2240-LUB oder die übergeordnete Steuerung durch das Prozessleitsystem des Kunden. Optional kann die Maxilube Umsteuereinheit über ein externes Modul per SMS überwacht werden.
Eigenschaften und Vorteile
- Zuverlässiger, störungsfreier Betrieb
- Geeignet für Schmierstoffe bis NLGI 2
- Erhältlich mit integrierter Steuerung IF-105
- Kompaktes und robustes Design
- Kann für Sprühanwendungen konfiguriert werden
Anwendungen
- Schwerindustrie
- Papier- und Zellstoffindustrie
- Bergbau und Stahlindustrie
| Funktion | Umsteuerventil, elektropneumatisch betätigt | |
| Betriebstemperaturen | 0 bis +50 °C | +32 bis 122°F |
| Betriebsdruck | max. 300 bar | 4350 psi |
| Druckluftversorgung | 2,0–4,5 bar | 29–65 psi |
| Druckluftbedarf | max. 300 l/min | 80 gal/min |
| Schmierstoff | Fett bis NLGI 2 Öl: 5000 mm2/s | |
| Elektrischer Anschluss | ||
| Steuerspannung | 24 V DC | |
| Stromversorgung | 115/230 VAC, 50/60 Hz | |
| Schutzart | IP 65 | |
| Abmessungen ausführungsabhängig | ||
| min. | 650 x 130 x 130 mm | 25.6 x 5.12 x 5.12 in |
| max. | 1020 x 130 x 130 mm | 40.16 x 5.12 x 5.12 in |
| Einbaulage | vertikal | |
| Teilenummer | Kurzzeichen | Beschreibung |
| 12371171 | MAX-1-2-230-IF105-R-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit einem Schmierstrang, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371501 | MAX-1-2-230-IF105-U-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit einem Schmierstrang, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371041 | MAX-1-2-115-IF105-R-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit einem Schmierstrang, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371371 | MAX-1-2-115-IF105-U-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit einem Schmierstrang, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371175 | MAX-1-2-24-IF105-R-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit einem Schmierstrang, 24 VDC, mit Steuerung, Anschlüsse für Rohr ø 12 |
| 12371231 | MAX-2-2-230-IF105-R-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit zwei Schmiersträngen, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371561 | MAX-2-2-230-IF105-U-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit zwei Schmiersträngen, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371101 | MAX-2-2-115-IF105-R-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit zwei Schmiersträngen, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371431 | MAX-2-2-115-IF105-U-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit zwei Schmiersträngen, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371141 | MAX-1-1-230-IF105-R-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit einem Schmierstrang, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371471 | MAX-1-1-230-IF105-U-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit einem Schmierstrang, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371011 | MAX-1-1-115-IF105-R-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit einem Schmierstrang, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371341 | MAX-1-1-115-IF105-U-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit einem Schmierstrang, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371201 | MAX-2-1-230-IF105-R-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit zwei Schmiersträngen, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371531 | MAX-2-1-230-IF105-U-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit zwei Schmiersträngen, 230 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371071 | MAX-2-1-115-IF105-R-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit zwei Schmiersträngen, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371401 | MAX-2-1-115-IF105-U-V2 | Konfiguriert für ein Einleitungs- oder Progressiv-Schmiersystem mit zwei Schmiersträngen, 115 VAC, mit Steuerung, Anschlüsse für Rohr ø 1/2" |
| 12371271 | MAX-1-2-24-X-R-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit einem Schmierstrang, 24 VDC, ohne Steuerung, Anschlüsse für Rohr ø 12 mm |
| 12371601 | MAX-1-2-24-X-U-V2 | Konfiguriert für ein Zweileitungs-Schmiersystem mit einem Schmierstrang, 24 VDC, ohne Steuerung, Anschlüsse für Rohr ø 1/2" |
 | Maxilube Umsteuereinheiten können optional an ein externes Modul angeschlossen werden, das die Überwachung und Steuerung per SMS ermöglicht. Die Verbindung wird über ein integriertes GSM-Modem und ein GSM-Mobiltelefon hergestellt. | |
| Teilenummer | Beschreibung | |
| 12380747 | E-SMS-C, SMS-Überwachungs- und Steuereinheit | |
