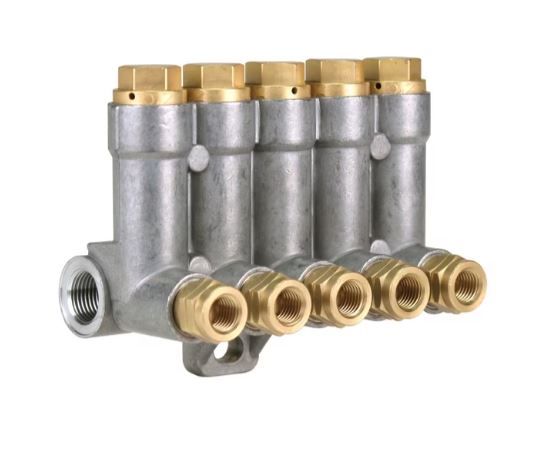

Nachschmierverteiler der Baureihe 370
Für Einleitungs-Schmiersysteme
Die Nachschmierverteiler der Baureihe 370 wurden für den Einsatz in Einleitungs-Zentralschmiersystemen für Öl entwickelt Diese Schmierstoffverteiler sind für den Einbau direkt an der zu schmierenden Maschine vorgesehen und mit zwei, drei und fünf Anschlüssen erhältlich. Verteiler der Baureihe 370 können über den Bestellcode mit Anschlussverschraubungen für den Hauptleitungsanschluss bestellt werden
Eigenschaften und Vorteile
- Für Verteilerleisten mit zwei, drei und fünf Anschlüssen je nach Anzahl der Schmierstellen
- Vorgesehen für den Einbau direkt an der zu schmierenden Maschine
- Es kann zwischen Steckverbindern und Rohrverschraubungen zum Anschluss der Schmierstellenleitungen gewählt werden.
- Auch für den Anschluss an die Hauptleitung besteht die Wahl zwischen Steckverbindern und Rohrverschraubungen.
- Verschiedene Dosiermengen dank einfach austauschbarer Dosiernippel
Anwendungen
- Werkzeugmaschinen
- Druckmaschinen
- Verpackungsindustrie
- Textilindustrie
- Landwirtschaft
| Funktion | Nachschmierverteiler 1) | |
| Auslässe | 2, 3 oder 5 | |
| Dosiermenge | ||
| Öl | 0,05-1,50 cm³ | 0.003-0.091 in³ |
| Schmierstoff | Mineral- und Synthetik-Öl, 20 bis 2000 mm²/s, 0,031 bis 3,100 in²/s | |
| Betriebstemperatur | -20 bis +80 °C | -4 bis 176 °F |
| Betriebsdruck | min. 20 bar max. 80 bar | min. 290 psi max. 1160 psi |
| Entlastungsdruck | max. 1 bar | max. 14,5 psi |
| Werkstoff | Zinkdruckguss, Messing, Kupfer, Stahl, NBR | |
| Anschluss Hauptleitung | ||
| verschiedene Rohrverschraubungen | ø 6-12 mm | 0,236-0,472 in |
| Verschlussschraube für Gewinde | M 12×1 | |
| Auslassanschluss | ||
| Verlängerungsrohr | ø 4 mm | ø 0,16 in |
| Dosiernippel (VS) | mit SKF Steckverbinder | |
| Dosiernippel (00) | lötlose Rohrverbindungen (DIN 3862) | |
| Abmessungen | min. 37 × 75 × 50,5 mm max. 88 × 75 × 56,5 mm | 1,456 × 2,952 × 1,988 in 3,464 × 2,952 × 2,224 in |
| Einbaulage | beliebig | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| 375-200-35363-BB |
|
| Sie können das Produkt weiter unten mit dem CAD-Konfigurator konfigurieren. Dabei erhalten Sie auch eine Bestellnummer. Einzelheiten finden Sie im Produktkatalog. | |
