Für Progressiv-Schmiersysteme

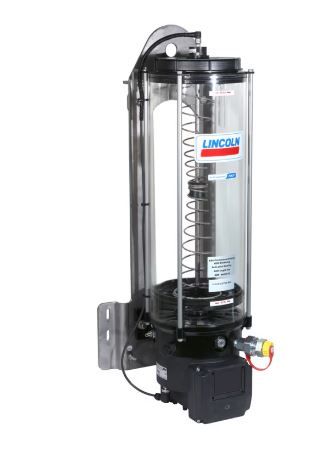

Die elektrisch betätigte Pumpe P623M hält elektromagnetischen Impulsen stand, die durch Blitzeinschläge verursacht werden. Sie ist eine Erweiterung der Pumpenreihe P603 und wird in progressiven automatischen Schmiersystemen eingesetzt.
Um marktspezifische Produktlösungen anbieten zu können, hat SKF die Pumpenausführung P623 M für Onshore- und Offshore-Windenergieanlagen entwickelt. Zusätzlich eignen sich diese Pumpen für Anwendungen in den Bereichen Baugewerbe, Bergbau und erneuerbare Energien, bei denen der Blitzschutz berücksichtigt werden muss. Die Netzteilplatine der Pumpe P623 M wandelt die Betriebsspannung von 230 VAC in eine Steuerspannung von 24 VDC um. Ein Überspannungsschutz leitet bis zu 8 kV ab (elektrische Erdung). Die Pumpenaggregate sind für rotierende Anwendungen mit einer Fettfolgeplatte und für stationäre Anwendungen mit einem Rührflügel erhältlich.
Eigenschaften und Vorteile
- Senkt das Betriebsrisiko im Vergleich zu herkömmlichen automatischen Schmiersystemen
- Bietet höhere Sicherheitsstandards
- Bringt das Schmiersystem in Übereinstimmung mit geltenden Vorschriften
Anwendungen
- Windenergieanlagen
- Bau, Bergbau
- Erneuerbare Energien
| Funktion | Elektrisch betätigte Kolbenpumpe | |
| Schmierstoff | Fett: bis NLGI 2 | |
| Anzahl der Schmierstoffauslässe | max. 3 | |
| Förderung pro Pumpenelement | 0,22 cm3/Hub | 0,0134 in3/Hub |
| Fassungsvermögen des Behälters 1) | 4, 8, 10, 15, 20 l | 1,06, 2,11, 2,64, 3,96. 5,28 gal. |
| Gewicht (leere Pumpe) | 8, 10, 12, 14, 19 kg | 17,64, 22,05, 26,45, 30,86, 41,89 lb. |
| Betriebsdruck | max. 320 bar | 4640 psi |
| Betriebstemperatur | -25 bis +55 °C | -13 bis +131 °F |
| Schutzart | IP 67 | |
| LPZ0 (Blitzschutzzone) gemäß allgemeiner Norm DIN EN 61000-6-2 | 8 kV | |
| Elektromagnetische Verträglichkeit (EMV) | 2014/30/EU | |
| Abmessungen | ||
| min. | 439 x 220 x 278 mm | 17,28 x 8,66 x 10,94 inch |
| max. | 976 x 220 x 278 mm | 36,1 x 8,66 x 10,94 inch |
| Einbaulage | Stehend, d.h. Schmierstoffbehälter oben Ausführungen mit Folgeplatte sind auch für rotierende Anwendungen geeignet | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| P623MX-15XLBO-3K7-AC-H1(X2) |
|
| Einzelheiten finden Sie im Produktkatalog. | |
| Teilenummer | Beschreibung | Fördermenge | |
| cm3 pro Hub | in3/Hub | ||
| 645-29873-1 | C3 Pumpenelement K7 mit Dichtring | 0,246 | 0.015 |
| 645-77196-1 | C3 Auslasskombinierbares Pumpenelement Z7 mit Dichtring | 0,246 | 0.015 |
| 645-77734-1 | C5-M Pumpenelement K7 mit Dichtring | 0,246 | 0.015 |
| 645-77625-1 | C5-M Auslasskombinierbares Pumpenelement Z7 mit Dichtring | 0,246 | 0.015 |
| Teilenummer | Kurzzeichen | Druck | Anschluss | |
| 624-29056-1 | SVET-350-G 1/4A-D6 | 350 bar | 5075 psi | für Rohr ø 6 mm |
| 624-29056-1 | SVET-350-G 1/4A-D8 | 350 bar | 5075 psi | für Rohr ø 8 mm |
