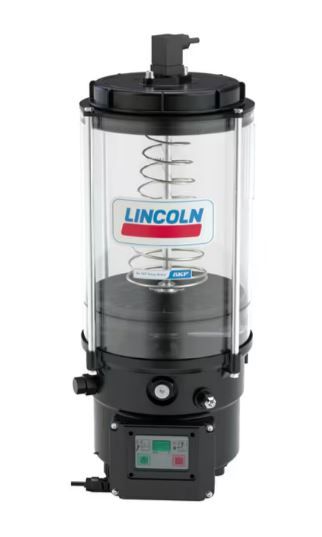

Elektrisch betätigte Schmierpumpe der Baureihe P653S
Für Einleitungs-Schmiersysteme
Die voll integrierte Pumpe P653S ist ein Beispiel für unsere innovativen, kostengünstigen Lösungen auf Grundlage technologischer Entwicklungen. Diese preiswertere Pumpe der neuen Generation kann an sieben unterschiedlichen Behältergrößen angebracht werden und lässt sich bei vielen Anwendungen leicht einsetzen. Sie lässt sich auch mit Telematiktechnologie moderner Schwermaschinen verbinden. Dank eines „Neutral“-Schalters können mobile Anlagen bei eingeschalteter Pumpe im Leerlauf betrieben werden. Die Schaltuhr wird dabei angehalten. Eine manuelle Zwischenschmierung ist jederzeit möglich. Alle Pumpen sind mit Warnfunktionen für niedrigen Füllstand und Systemfehler ausgestattet.
Einfach die Pumpe installieren, Stromversorgung und Zuleitungen anschließen und schon ist das System betriebsbereit! Die Pumpen P653S sind mit Behältergrößen von 4 bis 100 Litern erhältlich.
Eigenschaften und Vorteile
- Senkt das Betriebsrisiko im Vergleich zu herkömmlichen automatischen Schmiersystemen
- Bietet höhere Sicherheitsstandards
- Bringt das Schmiersystem in Übereinstimmung mit geltenden Vorschriften
Anwendungen
- Integration wichtiger Systemkomponenten reduziert die Betriebskosten
- Kürzere Installationszeiten dank Plug-and-Play-Pumpendesign
- Leerlaufschalter erlaubt geringeren Fettverbrauch
| Funktionsprinzip | elektrisch betätigte Kolbenpumpe | |
| Auslässe | 1 | |
| Fördermenge | max. 24 cm3/min | 1,5 in3/min |
| Schmierstoff | Öl: mind. 40 mm2/s Fett: bis NLGI 2 | |
| Betriebstemperaturen | V DC: –40 bis +70 °C V AC: 0 bis +50 °C | –40 bis +158 °F +32 bis +122 °F |
| Betriebsdruck festeingestellter Druckschalter: Drucktransmitter, einstellbar: Drucktransmitter, voreingestellt: Enddruckschalter und -transmitter: | 240 bar 96–317 bar 82 bar 172 bar | 3500 psi 1400–4600 psi 1200 psi 2500 psi |
| Fassungsvermögen des Behälters | Öl: 4 oder 8 l Fett: 4, 8, 10, 15, 20, 30*, 40* oder 100* kg | 1 oder 2 gal 8,8, 18, 33, 44, 66*, 88* oder 220* lb |
| Material Behälter Gehäuse | Thermoplast Aluminiumgusslegierung, Polykarbonat | |
| Anschluss | G 1/4 | |
| Eingangsspannung | Öl: 120/230 V AC Fett: 19–31 V DC oder 100–240 V AC | |
| Stromaufnahme | DC: max. 10 A AC: max. 1,7 A | |
| Frequenz | AC: 47 bis 63 Hz | |
| Pausenzeit | max. 59 h, 59 min min. 4 min; | |
| Pausenzeitstufen | 1 h oder 1 min | |
| Pumpzeit | max. 12 min | |
| Zulassungen | UL/CSA, CE | |
| Schutzart | IP 6K9K | |
| Abmessungen | min. 240 × 235 × 415 mm max. 500 × 400 × 1 064 mm | 9.45 × 9.25 × 16.3 in 19.7 × 15.7 × 41.9 in |
| Einbauposition Schmierfettpumpe mit Rührflügel oder Ölpumpe Schmierfettpumpe mit Folgeplatte | Behälter stehend beliebig | |
| Teilenummer 1) | Betriebsspannung | Behälterinhalt | Display und Druckeinstellung in | Kurzzeichen | |
| 645-41370-1 | 24 V DC | 4 l | 1 gal | bar | 4-Liter-Pumpe mit internem Druckschalter und Drucktransmitter |
| 645-41325-3 | 24 V DC | 8 l | 2 gal | bar | 8-Liter-Pumpe mit internem Druckschalter und Drucktransmitter |
| 6450-00000029 | 24 V DC | 15 l | 4 gal | bar | 15-Liter-Pumpe mit internem Druckschalter und Drucktransmitter |
| 645-41370-2 | 120/230 V AC | 4 l | 1 gal | bar | 4-Liter-Pumpe mit internem Druckschalter und Drucktransmitter |
| 645-41370-3 | 120/230 V AC | 4 l | 1 gal | bar | 4-Liter-Pumpe mit internem Druckschalter und Drucktransmitter |
| 80127 | 120/230 V AC | 4 l | 1 gal | psi | 4-Liter-Pumpe mit internem Druckschalter und Drucktransmitter |
| 80128 | 120/230 V AC | 8 l | 2 gal | psi | 8-Liter-Pumpe mit internem Druckschalter und Drucktransmitter |
| Teilenummer 2) | Betriebsspannung | Behälterinhalt | Display und Druckeinstellung in | Kurzzeichen | |
| 645-41176-2 | 24 V DC | 8 kg | 18 lbs | bar | 8-kg-Pumpe mit internem Druckschalter |
| 645-41176-1 | 24 V DC | 8 kg | 18 lbs | bar | 8-kg-Pumpe mit internem Drucktransmitter |
| 645-41177-1 | 24 V DC | 15 kg | 33 lbs | bar | 8-kg-Pumpe mit internem Drucktransmitter |
| 645-41176-3 | 120/230 V AC | 8 kg | 18 lbs | bar | 8-kg-Pumpe mit internem Druckschalter |
| 645-41325-4 | 120/230 V AC | 8 kg | 18 lbs | bar | 8-kg-Pumpe mit internem Druckschalter |
| 645-41177-3 | 120/230 V AC | 15 kg | 33 lbs | bar | 8-kg-Pumpe mit internem Drucktransmitter |
| 80086 | 24 V DC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckschalter |
| 80087 | 24 V DC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckgeber |
| 80105 | 24 V DC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckwächter und Enddruckwächter |
| 80106 | 24 V DC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckgeber und Enddruckgeber |
| 80077 | 24 V DC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit Folgeplatte und internem Druckgeber |
| 80109 | 24 V DC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit Folgeplatte, internem Druckwächter und Enddruckwächter |
| 80090 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit internem Druckschalter |
| 80091 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit internem Drucktransmitter |
| 80107 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit internem Druckwächter und Enddruckwächter |
| 80108 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit internem Druckgeber und Enddruckgeber |
| 80080 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit Folgeplatte und internem Druckschalter |
| 80081 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit Folgeplatte und internem Druckgeber |
| 80111 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit Folgeplatte, internem Druckwächter und Enddruckwächter |
| 80112 | 24 V DC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit Folgeplatte, internem Druckgeber und Enddruckgeber |
| 80121 | 24 V DC | 15 kg | 33 lbs | psi | 15-kg-Pumpe mit Folgeplatte und internem Druckgeber |
| 80122 | 24 V DC | 15 kg | 33 lbs | psi | 15-kg-Pumpe mit internem Druckgeber |
| 80120 | 24 V DC | 22 kg | 44 lb | psi | 22-kg-Pumpe mit internem Druckgeber |
| 80082 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckschalter |
| 80083 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckgeber |
| 80084 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckwächter und Enddruckwächter |
| 80085 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit internem Druckgeber und Enddruckgeber |
| 80072 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit Folgeplatte und internem Druckschalter |
| 80073 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit Folgeplatte und internem Druckgeber |
| 80074 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit Folgeplatte, internem Druckwächter und Enddruckwächter |
| 80075 | 120/230 V AC | 4 kg | 9 lbs | psi | 4-kg-Pumpe mit Folgeplatte, internem Druckgeber und Enddruckgeber |
| 80088 | 120/230 V AC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit internem Druckschalter |
| 80089 | 120/230 V AC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit internem Drucktransmitter |
| 80078 | 120/230 V AC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit Folgeplatte und internem Druckschalter |
| 80079 | 120/230 V AC | 8 kg | 18 lbs | psi | 8-kg-Pumpe mit Folgeplatte und internem Druckgeber |
| 80134 | 120/230 V AC | 15 kg | 33 lbs | psi | 15-kg-Pumpe mit internem Druckgeber |
| 80135 | 120/230 V AC | 20 kg | 44 lb | psi | 20-kg-Pumpe mit Folgeplatte, internem Druckgeber und Enddruckgeber |
