lötlose SKF Rohrverschraubungen nach DIN 3862 für Drücke bis max. 45 bar Werkstoff: Stahl... mehr

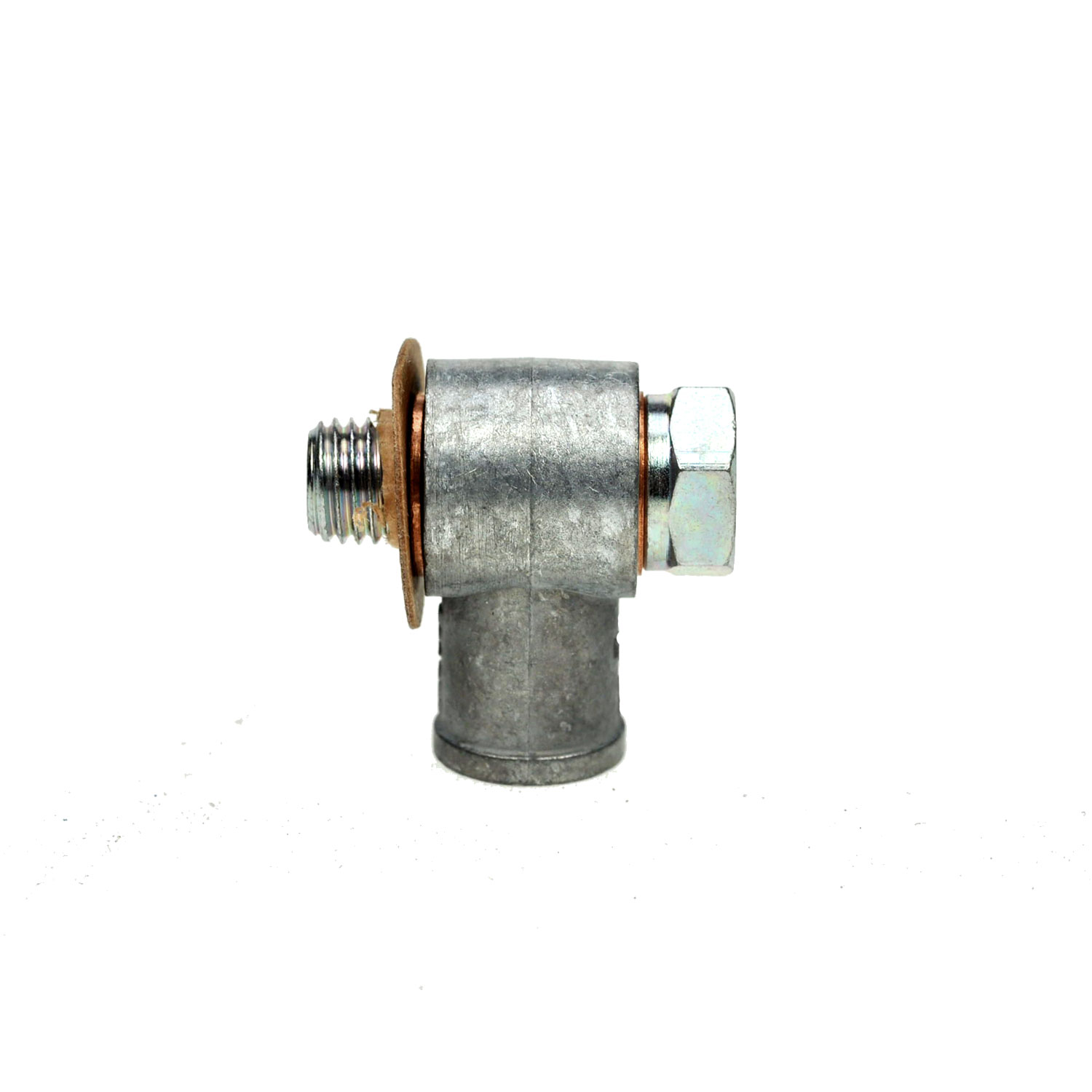

Schwenkverschraubungen Knieform
- lötlose SKF Rohrverschraubungen nach DIN 3862
- für Drücke bis max. 45 bar
- Werkstoff: Stahl

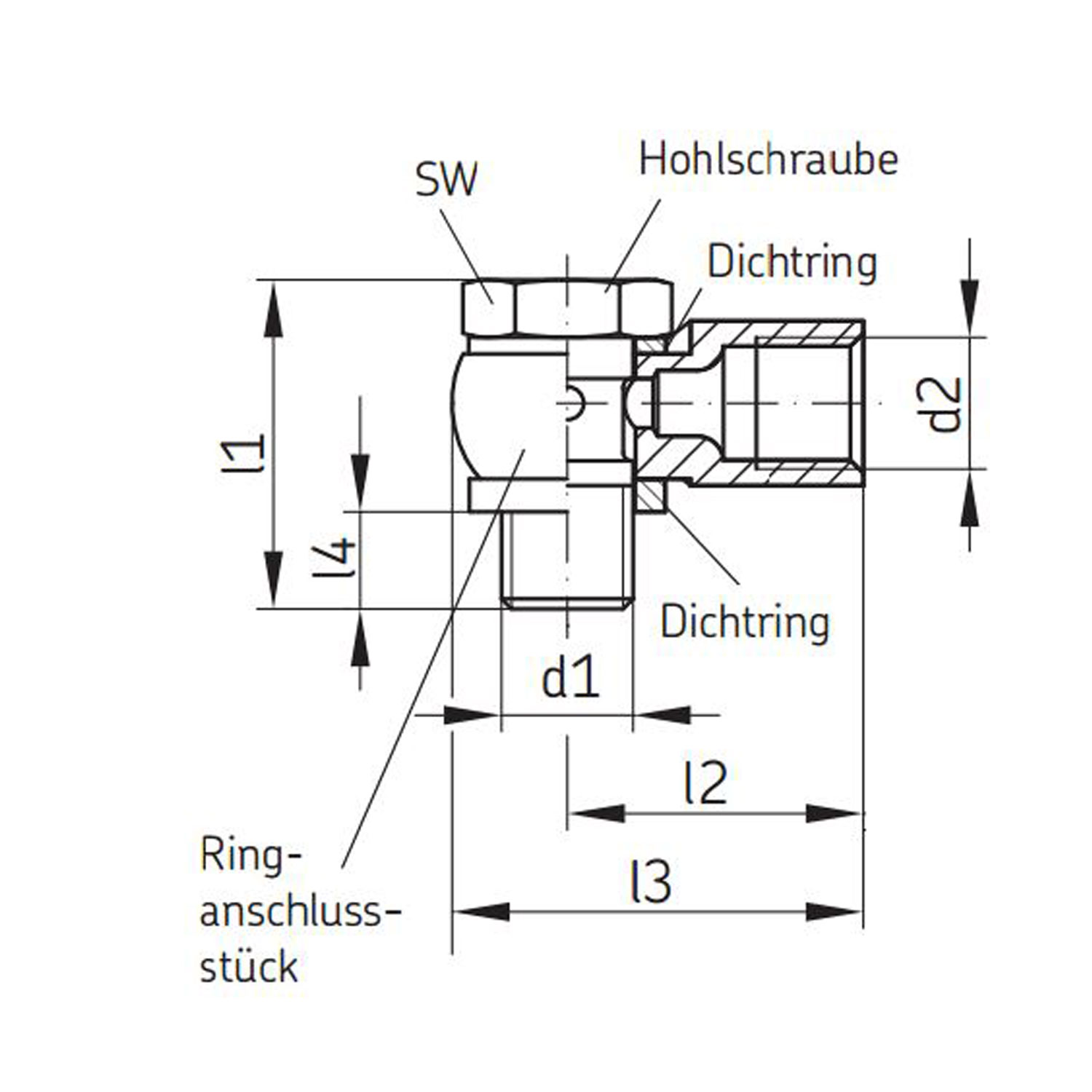

Bestell-Nr. | Rohr Ø | d1 | d2 | l1 | l2 | l3 | l4 | SW |
---|---|---|---|---|---|---|---|---|
502-161 | 2,5 | M6 | M6x0,75 | 20 | 13 | 19 | 4,5 | 9 |
502-101 | 2,5 | M6x0,75 | M6x0,75 | 18 | 13 | 19 | 5 | 9 |
502-102 | 2,5 | M8x1 | M6x0,75 | 20 | 14 | 21 | 6,5 | 11 |
504-161 | 4 | M6 | M8x1 | 20 | 17 | 24 | 4,1 | 9 |
504-162 | 4 | M6x0,75 | M8x1 | 18 | 17 | 24 | 4,5 | 9 |
504-411 | 4 | M8 | M8x1 | 23 | 18 | 25 | 7,5 | 11 |
504-401 | 4 | M8x1 | M8x1 | 20 | 18 | 25 | 7 | 11 |
504-101 | 4 | M8x1 | M8x1 | 26 | 18 | 25 | 6,5 | 11 |
504-102 | 4 | M10x1 | M8x1 | 26 | 19 | 27,5 | 6,5 | 14 |
504-108 | 4 | G 1/8 A | M8x1 | 27 | 19 | 27,5 | 6,8 | 14 |
506-140 | 6 | M10x1 | M10x1 | 26 | 21 | 28,5 | 6,5 | 14 |
506-142 | 6 | M12x1 | M10x1 | 34 | 25 | 35,2 | 7,5 | 17 |
506-012 | 6 | M14x1,5 | M10x1 | 34 | 25 | 35,2 | 7,5 | 17 |
506-145 | 6 | M16x1,5 | M10x1 | 35 | 30 | 41 | 8,7 | 19 |
506-108 | 6 | G 1/8 A | M10x1 | 27 | 21 | 28,5 | 7 | 14 |
506-214 | 6 | G 1/4 A | M10x1 | 35 | 25 | 35,2 | 8,5 | 17 |
508-142 | 8 | M12x1 | M14,5 | 34 | 27 | 37 | 7,5 | 17 |
508-144 | 8 | M14x1,5 | M14,5 | 34 | 27 | 37 | 7,5 | 17 |
508-14519 | 18 | M16x1,5 | M14,5 | 35 | 30 | 41 | 8,7 | 19 |
508-024 | 8 | G 1/4 A | M14,5 | 35 | 27 | 37 | 8,5 | 17 |
510-142 | 10 | M12x1 | M16,5 | 34 | 30 | 40 | 7,5 | 17 |
510-145 | 10 | M16x1,5 | M16,5 | 35 | 30 | 41 | 10,7 | 19 |
510-024 | 10 | G 1/4 A | M16,5 | 35 | 30 | 40 | 7,5 | 17 |
