Steuerzentrum ST-2240-LUB

• Funktionsweise: Steuerzentrum
• Betriebstemperatur: 0 bis +50 °C
• Lagertemperatur: -20 bis +60 °C
• Schmierstoff: Öl und Fett
• Schmierstränge
  ST-2240-LUB-6: 6
  ST-2240-LUB-14: 14
• Betriebsspannung: 115/230 V AC, automatische Bereichswahl
• Betriebsspannung: 93…132 V AC, 186…264 V AC, 47…63 Hz
• Kurzschlussschutz: Leistungsschalter, 6 A, C-Kurve
• Interne Netzteile: T1 24 V DC,10 A für Geräte, T2 24 V DC,0.75 A für Steuerelektronik

• Schutzart: IP 65
• Steuergerät: ST-105 Schmiersteuerung
• Anzeige: Schneider HMISTU855, 5.7" TFT-Touchscreen, 320x240, 64k Farben, Ethernet- und USB-Anschluss, Mobile App zur Überwachung
• Datenaufzeichnung: Log-Dateien auf USB-Speicher
• Feldbus: ModbusTCP-Slave, weitere Protokolle auf Anfrage
• Alarmausgänge
  Relais K1 & K2: Potenzialfreier Wechselkontakt. Max. Belastung 230 V/1 A
  Kanalmodule: Potenzialfreier Relaisstecker. Max. Belastung 50 V DC/1A

• EMC: DIN EN 61000-6-4, DIN EN 61000-6-2
• Sicherheit von Maschinen: DIN EN 60204-1
• Maße

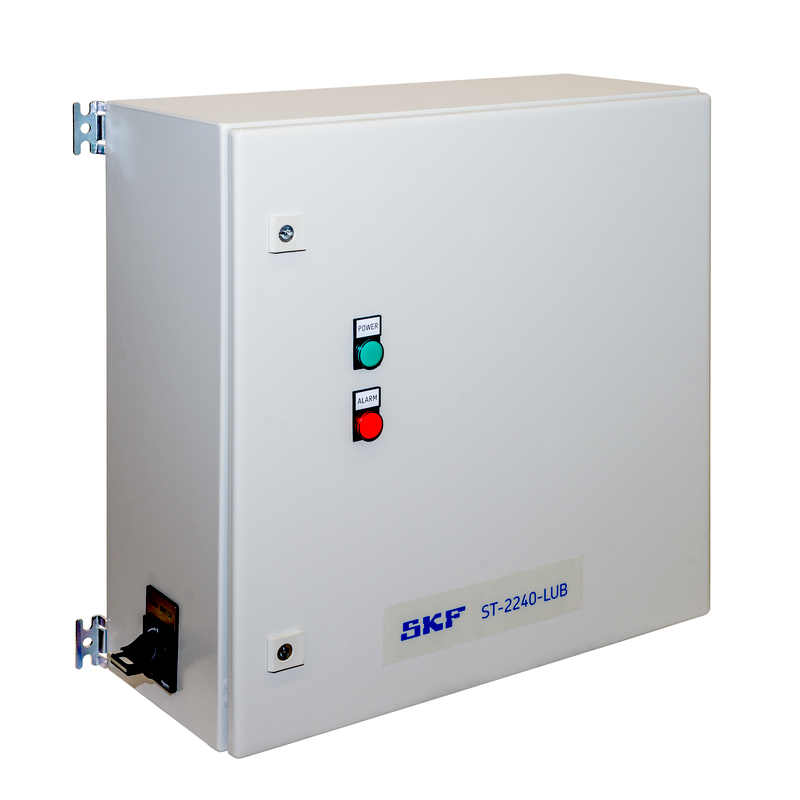

  ST-2240-LUB-6: 600 x 600 x 250 mm

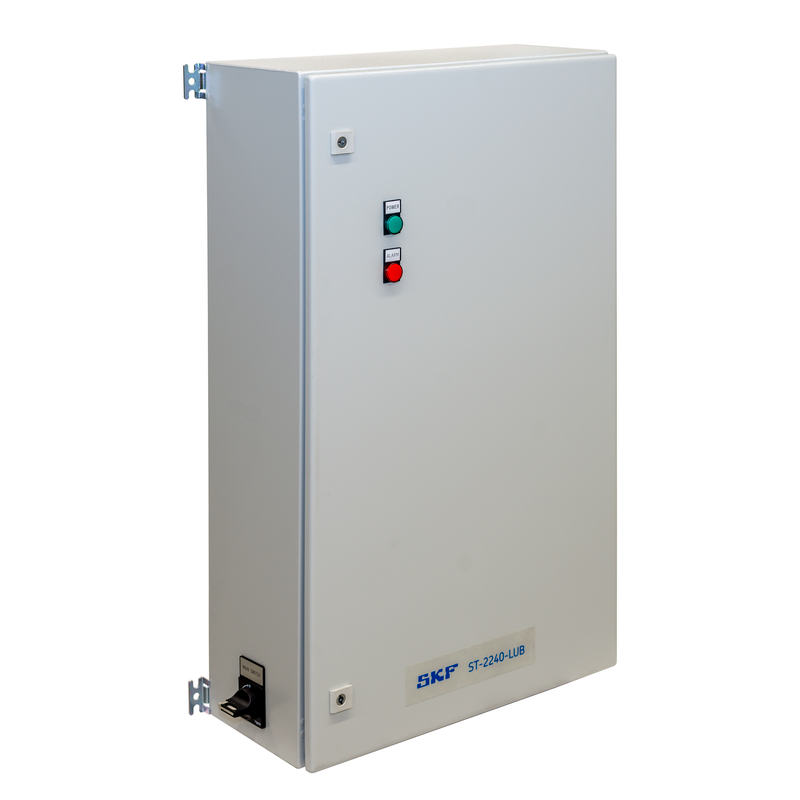

  ST-2240-LUB-14: 600 x 1000 x 250 mm


Steuerzentrum ST-2240-LUB

Das SKF Control Center ST-2240-LUB ist ein Steuergerät für industrielle, mehrsträngige Fett- oder Ölschmieranlagen. ST-2240-LUB unterstützt eine Reihe von Kombinationen von Einleitungs-, Zweileitungs- und Progressivschmiersystemen. Das System lässt sich in bis zu 14 Schmierstränge mit individueller Steuerung und Überwachung unterteilen. Das Schmiersystem kann durch Hinzufügen von Strangmodulen erweitert werden. Der Touchscreen des Gerätes ist benutzerfreundlich und ermöglicht eine Fernsteuerung per Smartphone oder Ethernet. Das Steuergerät ST-2240-LUB bietet eine moderne, flexible und kostengünstige Lösung für industrielle Öl- und Fettschmiersysteme.

Eigenschaften und Vorteile

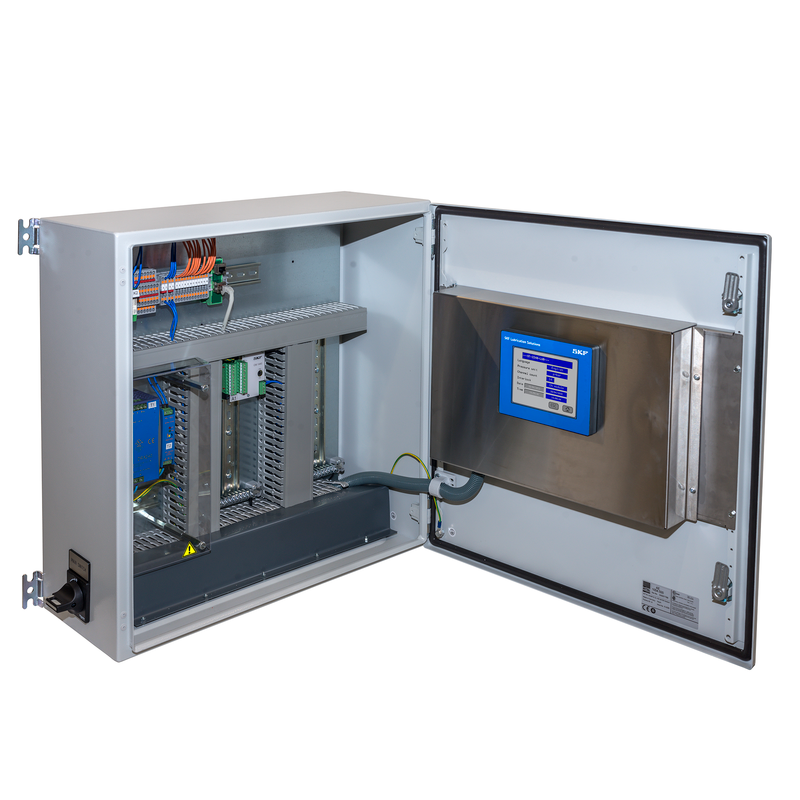

• Je nach Umgebung lässt sich die Bedieneroberfläche des Steuergeräts außen oder innen am Gehäuse installieren.
• Das System lässt sich in bis zu 6 oder 14 Schmierstränge mit individueller Steuerung und Überwachung unterteilen.
• Die Schmierstränge werden durch Absperrventile getrennt. Oder es können verschiedene, örtlich getrennte Schmiersysteme individuell gesteuert und überwacht werden.
• Mehrere Stränge können jeweils in Schmiergruppen zusammengefasst werden, die jeweils mit individuellen Schmierparametern arbeiten. Jede Schmiergruppe muss eine eigene Pumpe haben

• Das Schmiersystem kann durch Hinzufügen neuer Strangmodule auf 6 oder 14 Schmierstränge erweitert werden

Anwendungen

• Einleitungs-Schmiersysteme

• Zweileitungs-Schmiersysteme
• Progressiv-Schmiersysteme
